Introdução ao produto:

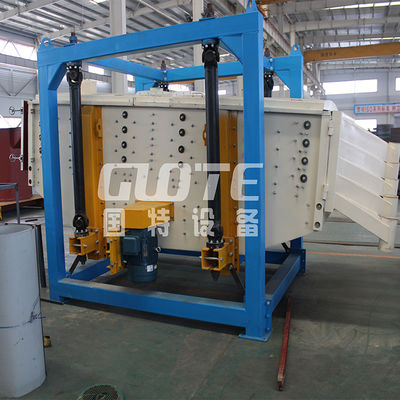

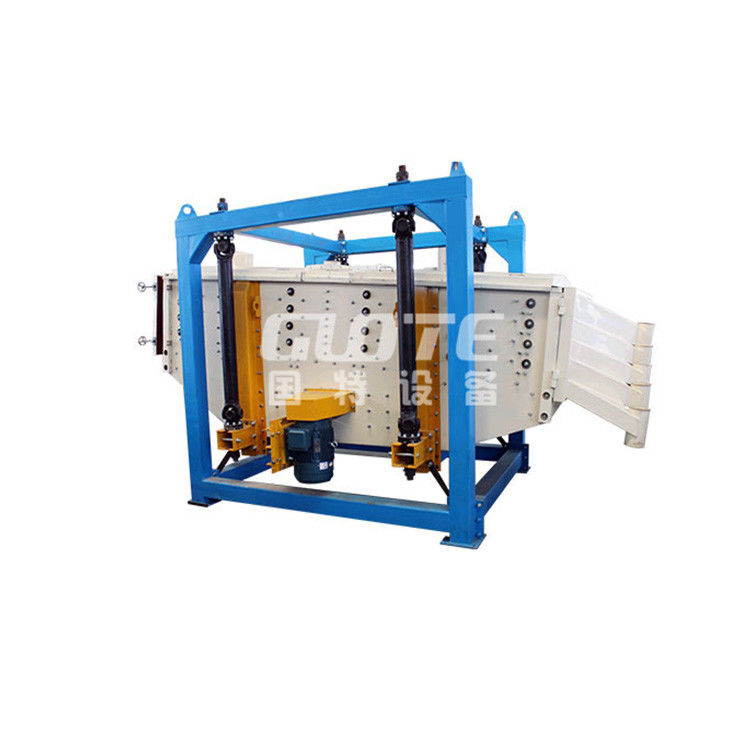

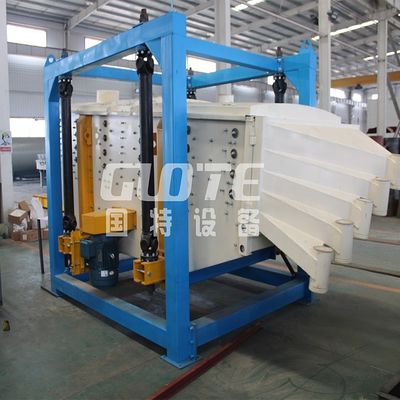

O ecrã de balanço quadrado é um tipo de equipamento de triagem de alta eficiência com alta precisão e grande potência, especialmente concebido para perseguir a precisão de triagem à custa da potência.
A vibração e o movimento da vibração do vibrador são transmitidos para a superfície do ecrã através do ecrã oscilante quadrado,
para que os materiais sejam rapidamente dispersos na parte da frente da máquina de peneira, de modo a atingir o objectivo da peneira na universidade.
Área de aplicação:
Amplamente utilizado na indústria química, metalurgia, metais não ferrosos, metais não ferrosos, alimentos, abrasivos e outras indústrias.
Vantagens:
1- conceção razoável, longa vida útil: conceção razoável, estrutura simples, funcionamento estável; poupança de energia e protecção do ambiente, longa vida útil, alta precisão de filtragem, funcionamento simples,Em conformidade com os requisitos dos processos de produção dos utilizadores globais.
2. Operação estável de alta capacidade: estrutura de grade única e método de limpeza, prolongar efetivamente a vida útil da tela e melhorar a precisão e a capacidade de produção;a tela vibratória adota um fornecedor profissional de acessórios de tela vibratória para resolver suas preocupações sobre a substituição de acessórios- Segura e fiável, poupando custos de manutenção.
3Posicionamento preciso: posicionamento preciso, projeto de engenheiro profissional, combinação de vários estilos, pode efetivamente filtrar partículas, pós e lulas.
4Variedade completa: variedade completa, camada única e camadas múltiplas podem ser selecionadas aleatoriamente, a saída pode ser girada 360° à vontade, adequada para produção contínua na linha de montagem.
Princípio de funcionamento:
O ecrã de balanço quadrado pode também ser chamado de ecrã de vibração recíproca ou de ecrã de vibração de precisão.A força de vibração gerada pelo dispositivo de acionamento do motor é uma força inercial que muda em torno de um eixo fixo e a direção muda regularmenteA essência é que a roda excêntrica gira em torno do eixo fixo A força de inércia recíproca formada.A superfície da tela é geralmente horizontal ou ligeiramente inclinada (o ângulo de inclinação é de 0° a 5°)
O princípio de funcionamento da peneira de balanço quadrado é: após a peneira de balanço é iniciado, o corpo de agitação do equipamento, ou seja, a caixa de peneira reciprocidade para frente e para trás sob a ação da inércia,e a caixa de peneira e a superfície da peneira são periodicamente abaladas, de modo que o material na superfície da peneira com a caixa de tela para movimento de salto direcional.o material menor que o buraco da tela cai para a camada inferior através do buraco da tela e torna-se o sub- telaO material maior do que o diâmetro do buraco do ecrã é descarregado da porta de descarga após um movimento contínuo de balanço e salto, completando assim o trabalho de filtragem.
Parâmetro técnico:
| Tipo | Área de rastreio eficaz (m2) | Potência (kw) | Ângulo da tela° | Número de camadas | Frequência de rotação (r/min) | Distância da caixa de ecrã (mm) |
| GFYB1030 | 3 | 3 | 5 a 8 | 1 a 5 | 180 a 260 | 25 a 60 |
| GFYB1036 | 3.6 | 3 | 5 a 8 | 1 a 5 | 180 a 260 | 25 a 60 |
| GFYB1230 | 3.6 | 4 | 5 a 8 | 1 a 5 | 180 a 260 | 25 a 60 |
| GFYB1236 | 4.32 | 4 | 5 a 8 | 1 a 5 | 180 a 260 | 25 a 60 |
| GFYB1530 | 4.5 | 5.5 | 5 a 8 | 1 a 5 | 180 a 260 | 25 a 60 |
| GFYB1536 | 5.4 | 5.5 | 5 a 8 | 1 a 5 | 180 a 260 | 25 a 60 |
| GFYB1830 | 5.4 | 7.5 | 5 a 8 | 1 a 5 | 180 a 260 | 25 a 60 |
| GFYB1836 | 6.48 | 7.5 | 5 a 8 | 1 a 5 | 180 a 260 | 25 a 60 |
| GFYB2030 | 6 | 7.5 | 5 a 8 | 1 a 5 | 180 a 260 | 25 a 60 |
| GFYB2036 | 7.2 | 7.5 | 5 a 8 | 1 a 5 | 180 a 260 | 25 a 60 |
